Informazioni di Base.
Model No.
JK86HS78-6004XBJED-0.35m
Modalità di eccitazione
HB-Ibrido
Funzione
Guida
Tipo
Elettromeccanico
Certificazione
ISO9001, rohs, ce
Marca
motore jkong
resistenza
0,27 ohm
corrente
6A
coppia di mantenimento
4.5 n.m
induttanza
2.0m.h
diametro albero
12,7 mm
lunghezza albero
25 mm
parola chiave
kit di motori passo-passo a circuito chiuso per macchine cnc
risoluzione encoder
1000 linee
lunghezza motore
78 mm
Pacchetto di Trasporto
confezione interna e cartone e pallet in polietilene e master
Specifiche
dimensioni telaio: 86mm*86mm
Marchio
jk
Origine
Changhzou City, China
Codice SA
8501109990
Capacità di Produzione
100.000 pezzi/mese
Descrizione del Prodotto

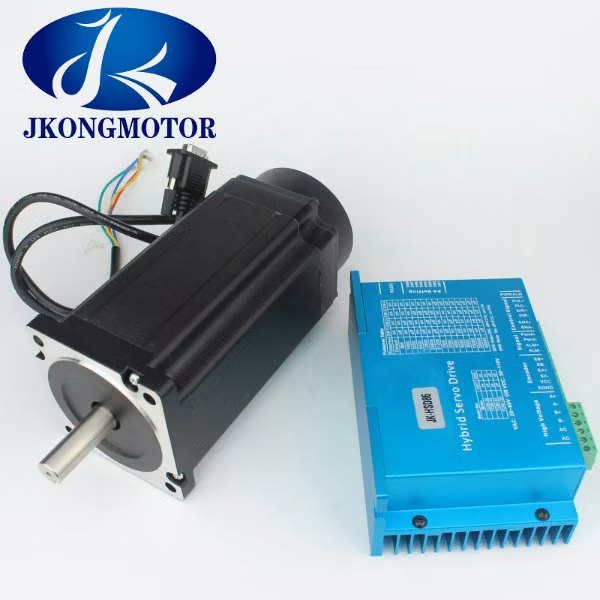

4,5 n. Kit stepper motor a circuito chiuso M NEMA 34 per macchine CNC
MODELLO:JK86HS78-6004XBJED-0.35M
Specifiche generali:
Angolo di passo---------------------------------------------------------- 1.8°±5%
Aumento di temperatura------------------------------------------------------ 80ºC Max.
Resistente all'isolamento-------- 100MΩ min, 500 V CC
Rigidità dielettrica---------- 500 V C.A. per un minuto
Temperatura ambiente ------------- 20ºC~+50ºC
Gioco radiale albero----------------------------------------------------------------------- 450
Gioco assiale albero------------------------------------------------------------------------ 450
Caratteristiche:
Quadrato 86HS 4,5 n. Kit stepper motor a circuito chiuso M NEMA 34
Fase: 2 fasi
Angolo di passo: 1.8º
Bassa corrente
Coppia di tenuta elevata
Conduttore: 4 fili
Velocità: Alta velocità
Parametri elettrici del motore:
Recommando JK-HSD86 driver per motore passo-passo con servo-passo facile bifase (driver servo facile):
La lunghezza standard del filo per l'encoder è di 3 metri.
(La lunghezza del filo può essere personalizzata).
Qualsiasi richiesta speciale può essere effettuata in base alle esigenze del cliente.
Applicazioni:
Il nostro 4.5n. I kit motore passo-passo a circuito chiuso M NEMA 34 non solo sono utilizzati nelle macchine CNC ma sono anche ampiamente utilizzati in
queste aree:
:
I nostri prodotti:
Chi siamo JKong Motor:
Siamo un produttore professionale di motori passo-passo, driver passo-passo, motore BLDC e motore DC. Siamo in grado di fornire assistenza OEM.
I nostri prodotti sono tutti con CE e ROHS.
Benvenuti visitate la nostra azienda Changzhou Jingkong Motor&Electric Appliance Co.,Ltd
Certificazioni:
Qualsiasi domanda o richiesta relativa al nostro prodotto Kit motore passo-passo a circuito chiuso per macchine CNC, benvenuti a contattarci!
MODELLO:JK86HS78-6004XBJED-0.35M
Specifiche generali:
Angolo di passo---------------------------------------------------------- 1.8°±5%
Aumento di temperatura------------------------------------------------------ 80ºC Max.
Resistente all'isolamento-------- 100MΩ min, 500 V CC
Rigidità dielettrica---------- 500 V C.A. per un minuto
Temperatura ambiente ------------- 20ºC~+50ºC
Gioco radiale albero----------------------------------------------------------------------- 450
Gioco assiale albero------------------------------------------------------------------------ 450
Caratteristiche:
Quadrato 86HS 4,5 n. Kit stepper motor a circuito chiuso M NEMA 34
Fase: 2 fasi
Angolo di passo: 1.8º
Bassa corrente
Coppia di tenuta elevata
Conduttore: 4 fili
Velocità: Alta velocità
Parametri elettrici del motore:
| Modalità | Angolo di gradino | Corrente (A) | Resistenza (Ω±10%) | Induttanza (MH±20%) | Coppia di mantenimento (N.m) | Lunghezza motore (mm) | Encoder Risoluzione (PPR) | Peso (kg) |
| JK86HS78-6004XBJED-0.35M | 1.8° | 6.0 | 0.27 | 2 | 4.5 | 78 | 1000 | 2.8 |
| JK86HS115-6004YBJED-0.35M | 1.8° | 6.0 | 0.36 | 3.8 | 8.5 | 115 | 1000 | 4.3 |
| JK86HS155-6004YBJED-0.35M | 1.8° | 6.0 | 0.44 | 3.8 | 12.0 | 155 | 1000 | 5.9 |
Recommando JK-HSD86 driver per motore passo-passo con servo-passo facile bifase (driver servo facile):
La lunghezza standard del filo per l'encoder è di 3 metri.
(La lunghezza del filo può essere personalizzata).
Qualsiasi richiesta speciale può essere effettuata in base alle esigenze del cliente.
Applicazioni:
Il nostro 4.5n. I kit motore passo-passo a circuito chiuso M NEMA 34 non solo sono utilizzati nelle macchine CNC ma sono anche ampiamente utilizzati in
queste aree:
| a. strumenti medici |
| b. macchine tessili |
| macchine per imballaggio c. |
| d.apparecchiatura di stampa |
:
I nostri prodotti:
Chi siamo JKong Motor:
Siamo un produttore professionale di motori passo-passo, driver passo-passo, motore BLDC e motore DC. Siamo in grado di fornire assistenza OEM.
I nostri prodotti sono tutti con CE e ROHS.
Benvenuti visitate la nostra azienda Changzhou Jingkong Motor&Electric Appliance Co.,Ltd
Certificazioni:
Qualsiasi domanda o richiesta relativa al nostro prodotto Kit motore passo-passo a circuito chiuso per macchine CNC, benvenuti a contattarci!
