Informazioni di Base.
Descrizione del Prodotto
La macchina utensile è un tornio verticale CNC, mentre il sistema CNC è FANUC
Sistema, è presente un portautensili verticale, il diametro massimo di lavorazione di 1600 mm, il diametro della tavola 1400 mm, l'altezza massima di lavorazione di 1000 mm. Il dispositivo di trasmissione è a quattro velocità senza passo, la trasmissione è comoda, sensibile e affidabile e le marce sono impostate nel sistema. Tutti gli ingranaggi utilizzano un ingranaggio di smerigliatura 40Cr, che ha le caratteristiche di elevata precisione di rotazione e bassa rumorosità.
Questa macchina è adatta per utensili in acciaio ad alta velocità e utensili in metallo duro per tutti i tipi di metalli non ferrosi, metalli neri e alcuni materiali non metallici.
- Sulla macchina possono essere eseguite le seguenti fasi di lavorazione:
- Ruotare all'interno e all'esterno della superficie cilindrica ed una varietà di superfici curve;
- Tornitura all'interno ed all'esterno della superficie conica, scanalatura e taglio;
- Filettatura di tornitura e taglio lineare costante
| No | NOME | UNITÀ | CK5116 | |
| 1 | MAX. DIAMETRO DI TAGLIO DELLA SLITTA VERTICALE | MM | 1600 | |
| 2 | MAX. DIAMETRO BANCO DA LAVORO | MM | 1400 | |
| 3 | MAX. ALTEZZA DEL PEZZO | MM | 1000 | |
| 4 | MAX. PESO DEL PEZZO | T | 5 | |
| 5 | Gamma di velocità del banco di lavoro | r/min | 5~160 | |
| 6 | Serie Speed STEP | fase | Quattro turni senza passo | |
| 7 | Coppia massima del piano di lavoro | KN.m | 25 | |
| 8 | Serie di alimentazione del supporto utensile | Senza passo | ||
| 9 | Forza di taglio massima del montante verticale | KN | 25 | |
| 10 | RAM | Corsa orizzontale | mm | 915 |
| Corsa verticale | mm | 800 | ||
| 11 | Corsa DEL FASCIO | mm | 650 | |
| 12 | Velocità post-attrezzo elevata | mm/min | 2000 | |
| 13 | Velocità di sollevamento DEL FASCIO | mm/min | 440 | |
| 14 | Dimensioni sezione portautensili (L*W) | MM | 30*40 | |
| 15 | Alimentazione del motore principale | kw | 30 | |
| 16 | Controller CNC | FANUC | ||
| 17 | Asse di controllo numerico | X/Z | ||
| 18 | Precisione di posizione | mm | 0.03 | |
| 19 | Precisione di ripetizione - posizione | mm | 0.015 | |
| 20 | Precisione di lavorazione | IT7 | ||
| 21 | Peso della macchina | kg | 14 | |
| 22 | Dimensioni della macchina(L*L*H) | mm | Circa 2660*2800*3550 | |
| 23 | Tensione |
| ||

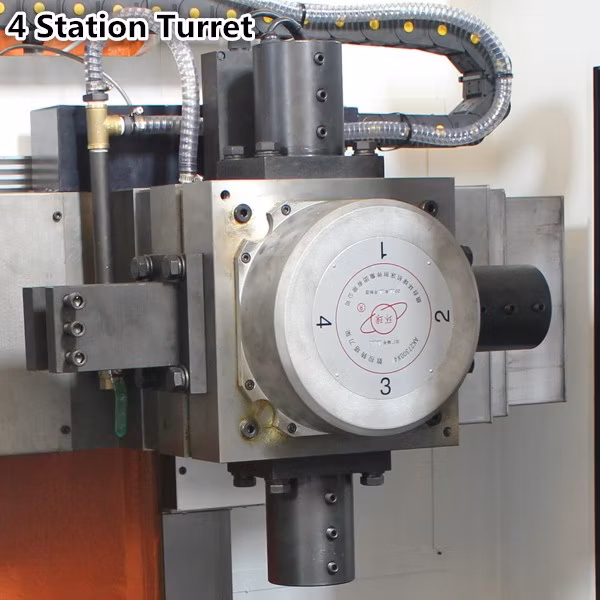

Il montante per utensili predefinito è un montante per utensili elettrici a quattro posizioni, selezionato dal marchio Yantai Universal e appartenente al miglior fornitore di utensili in Cina. A seconda delle dimensioni della macchina utensile, forniamo anche un montante utensile a 6 e 8 posizioni.
Gli elementi di comando elettrici sono installati nell'armadio di distribuzione dell'alimentazione e tutti gli elementi di comando sono installati centralmente nella postazione dei pulsanti sospesa.
