Informazioni di Base.
Model No.
FPWC-III
Garanzia
1 Anno
parole chiave
macchina per il taglio di tubi
Pacchetto di Trasporto
esporta pacchetto
Specifiche
507*460*800mm
Marchio
wincoo
Origine
Repubblica Popolare Cinese
Capacità di Produzione
3000 set/mese
Descrizione del Prodotto
La macchina da taglio avanza sui tubi e invia le informazioni di posizione ad alta precisione al sistema di controllo, quindi segue immediatamente la linea di taglio. Questo metodo di taglio è completamente diverso dal metodo di taglio tradizionale della linea di intersezione del tubo su larga scala.
L'esclusiva macchina da taglio portatile e a profilo conico può essere utilizzata in fabbrica e in loco, quasi adatta a tutti i tubi di diverse dimensioni. La sua precisione di taglio potrebbe raggiungere 1 mm con il programma e l'interfaccia di ingresso parametrizzata. L'intera macchina è delicata e può essere azionata, consegnata e riposta facilmente. Inoltre, il programma può essere aggiornato.
Non è necessario importare CAD, interfaccia di input parametrizzata, una persona potrebbe gestirla, basi di modelli complete, fornendo un servizio personalizzato per i modelli.
Telaio principale:
1- casella righe
1- casella righe
2- scatola sensore
3- parte base della macchina
4- braccio ad asse singolo
5- morsetto per torcia
Scatola di controllo:
1- maschera protettiva
1- maschera protettiva
2- scatola di controllo
3- pannello di controllo
4- filtro dell'aria

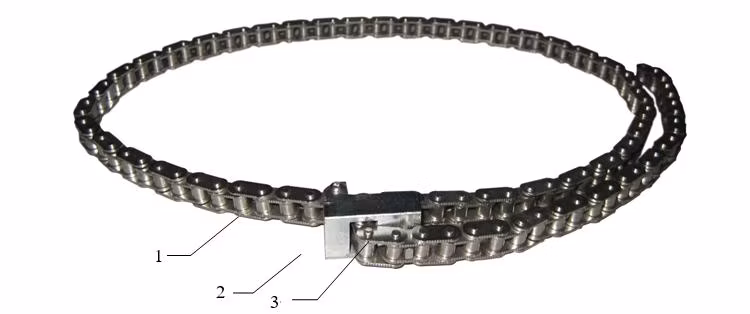

Catena antiscivolo:
1- catena antiscivolo
1- catena antiscivolo
2- raccordo catena
3- perno piatto
Traccia orbitale:
Da destra a sinistra: STG1,STG2,STG3,STG4,STG5,STG6
Da destra a sinistra: STG1,STG2,STG3,STG4,STG5,STG6
Connettore a gancio:
1- Foro
1- Foro
2- gancio
3- bullone esagonale lungo
| Tabella 1. Tipo di licenza dell'apparecchiatura | ||||
| Tipo | Modello | Software | Diametro del tubo | Regolazione orizzontale |
| Macchina semplificata | TP1-JH | 01/07 | <320 mm | 200 mm |
| Macchina di base | TP1-JB | <680 mm | 400 mm | |
| Macchina standard | TP1-BZ | <1020 mm | 600 mm | |
| Macchina Classic R. | TP1-R80B | 01/02/03/05/06/07/08 | <1800 mm | 800 mm |
| Macchina classica X. | TP1-X80B | 01/02/03/05/06/07/08/09/10/11/12 | <3000 mm | 800 mm |
| Macchina di legatura | TP1-PSK | 07 | 320 mm | 200 mm |
| Tabella 2.Dettagli orbitali macchina da taglio | ||||
| NO | Modello | Lunghezza/m | Portata regolabile/m | Artiglio con intervallo di regolazione posteriore contributiva |
| 1 | STG1 | 0.98 | 0.54~0.71 | 0.68~0.86 |
| 2 | STG2 | 1.23 | 0.79~0.96 | 0.93~1.14 |
| 3 | STG3 | 1.38 | 0.91~1.16 | 1.06~1.30 |
| 4 | STG4 | 1.72 | 1.16~1.45 | 1.30~1.60 |
| 5 | STG5 | 1.90 | 1.46~1.63 | 1.60~1.81 |
| 6 | STG6 | 2.50 | 2.06~2.23 | 2.20~2.41 |
| Tabella 3. Opzione di corrispondenza di Orbit | ||
| No | Diametro esterno tubo/mm | Orbite suggerite |
| 1 | 320-400 | STG3 |
| 2 | 400-495 | STG4 |
| 3 | 495-550 | STG5 |
| 4 | 550-680 | STG1+ STG 3 |
| 5 | 630-770 | STG1+ STG 4 |
| 6 | 730-830 | STG1+ STG 5 |
| 7 | 810-915 | STG2+ STG 5 |
| 8 | 915-1020 | STG1+ STG 6 |
| 9 | 1000-1100 | STG2+ STG 6 |
| 10 | 1040-1160 | STG3+ STG 6 |
| 11 | 1120-1250 | STG4+ STG 6 |
| 12 | 1219-1310 | STG5+ STG 6 |
| 13 | 1270-1480 | STG3+ STG 4+ STG 5 |
| 14 | 1410-1500 | STG6+ STG 6 |
| 15 | 1450-1595 | STG2+ STG 5+ STG 6 |
| 16 | 1520-1675 | STG6+ STG 6+ STG 1 |
| Tabella 4. Scatola di controllo | |
| Display | LCD da 111 mm×62 mm |
| Pulsante N. | 20 pz |
| Protezione da spegnimento | 10 anni |
| Temperatura di esercizio | -10ºC~ + 55ºC |
| Tensione | 220 V CA |
| Potenza | 600 W |
| Peso kit principale | 5 KG |
| Dimensioni | 400(L)×200(L)×200(A)MM |
1, innovazione teorica
La tecnologia del sensore viene utilizzata per realizzare il controllo della traiettoria. La macchina di taglio a linea intersecante sale sul tubo, invia al sistema di controllo le informazioni di posizione in tempo reale ad alta precisione e segue la curva di taglio in un tempo molto ridotto. Questo metodo di controllo è completamente diverso dal tradizionale taglio a linea intersecante a tubo da banco.
2, innovazione strutturale
È la prima volta che si presenta una soluzione completa di taglio in loco della linea di intersezione delle condotte. Utilizzando il metodo di taglio a strisciamento intorno al tubo, il volume e il peso possono essere notevolmente ridotti, il che è facile da trasportare in cantiere, non occupa le risorse dell'officina, e può realizzare il layout flessibile della linea di produzione.
Wincoo Engineering Co., Ltd (WINCOO) si impegna a proporre le soluzioni/attrezzature più adatte a clienti, costruttori, aziende EPC/C per la fabbricazione di tubi, costruzione di serbatoi, costruzione di condotte, linee di produzione industriale, progetto di energia pulita e altri settori industriali.
I nostri servizi e la forza
1, abbiamo la capacità di fornire soluzioni lavorabili per supportare i clienti che devono essere premiati con tempi di esecuzione dei progetti più brevi, costi di uomo-ora inferiori e un metodo di costruzione/fabbricazione più efficiente e una migliore qualità durante la fase di offerta dei progetti.
2, in base alla disponibilità di spazi per strutture/siti del cliente, siamo in grado di studiare/progettare e presentare configurazioni abbinate in base a pianificazione, qualità, costi e produttività del progetto per garantire che il ritmo di produzione sia conforme ai requisiti del progetto.
3, per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire tempestivamente materiali di progetto da diversi materiali di consumo, utensili, attrezzature/macchine a merci speciali. Con flessibilità, siamo anche lieti di svolgere le nostre attività di procuratore in Cina per cercare le risorse di approvvigionamento necessarie. D:la macchina ha il certificato CE?
A:Sì, è possibile inviare anche altre certificazioni
D:Qual è il metodo di spedizione?
R: Trasporto internazionale espresso e marittimo, dipende dal cliente.
D:posso usare il mio spedizioniere per trasportare i prodotti per me?
A:Sì, se avete il vostro proprio spedizioniere in Cina, potete lasciare il vostro spedizioniere i prodotti per voi.
D:Qual è il metodo di pagamento?
A:T/T,L/C e altri metodi di pagamento dipendono dal cliente.
D: Qual è il nostro termine di pagamento?
A:possiamo accettare il pagamento tramite T/T e Assueance commerciale .
D: Potete inviarmi il video per mostrare come funziona la macchina?
R: Certamente, abbiamo fatto video di ogni macchina.
D: Come posso sapere che la vostra macchina funziona bene?
D:sei una fabbrica o una società commerciale?
R, sì, siamo la società commerciale, ma abbiamo un sacco di fabbriche che hanno rapporti di cooperazione, e possiamo ottenere il miglior piano e prezzo per voi.
A:Sì, è possibile inviare anche altre certificazioni
D:Qual è il metodo di spedizione?
R: Trasporto internazionale espresso e marittimo, dipende dal cliente.
D:posso usare il mio spedizioniere per trasportare i prodotti per me?
A:Sì, se avete il vostro proprio spedizioniere in Cina, potete lasciare il vostro spedizioniere i prodotti per voi.
D:Qual è il metodo di pagamento?
A:T/T,L/C e altri metodi di pagamento dipendono dal cliente.
D: Qual è il nostro termine di pagamento?
A:possiamo accettare il pagamento tramite T/T e Assueance commerciale .
D: Potete inviarmi il video per mostrare come funziona la macchina?
R: Certamente, abbiamo fatto video di ogni macchina.
D: Come posso sapere che la vostra macchina funziona bene?
R: Prima della consegna, testeremo le condizioni di funzionamento della macchina per voi. E vi diamo il benvenuto in Cina per un'ispezione.
D:come effettuare un ordine?
R:vi preghiamo di inviarci il vostro ordine via e-mail, vi confermeremo l'inventario fisico con .desideriamo conoscere quanto segue:i vostri dati indirizzo,numero di telefono/fax,destinazione,trasporto via;informazioni sul prodotto:numero articolo,dimensione,quantità,logo,ecc.
