GSK 980TDi-H Controller CNC ad alte prestazioni per tornitura

GSK980TDI - MACCHINA PER TORNITURA  CNC  - DESCRIZIONE PRODOTTO
GSK980TDi è un nuovo membro della serie GSK980TD, sviluppata dagli ingegneri originali che hanno studiato i prodotti GSK980TD, GSK980TDa, GSK980TDb e GSK980TDc, ecc., oltre che il prodotto più recente seguito dal GSK980TDc, Quale GSK è destinato al mercato comune delle macchine per tornitura e dei centri di tornitura CNC.
GSK980TDi è basato sul BUS spot GSK-link, che è adattato con l'unità di servo azionamento BUS e il servomotore encoder assoluto multi-core a 23 bit, esegue la precisione di posizione di livello 0.1μm, la configurazione on-line dei parametri servo e il ritorno zero meccanico non-block. Allo stesso tempo, invitate i professionisti noti del settore a progettare l'aspetto più recente. Inoltre, il team di progetto ha condotto numerosi studi sul miglioramento dell'efficienza, sull'applicazione di intelligence, sul funzionamento dell'umanizzazione e sullo sviluppo secondario degli utenti, ecc.
Il lancio del GSK980TDi porterà un'altra importante rivoluzione nel sistema CNC comune!

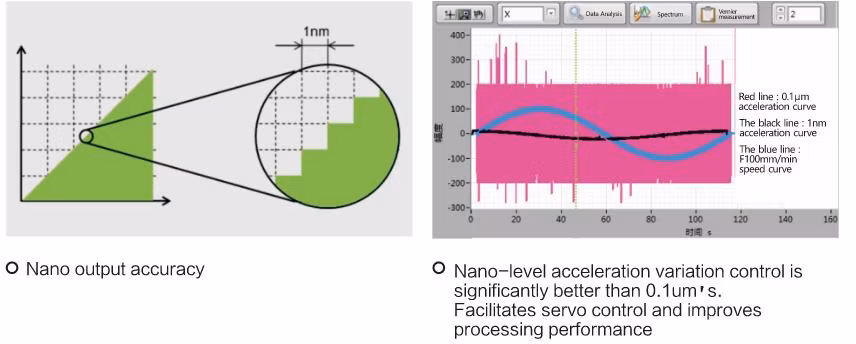

Controllo ad alta velocità e alta precisione
Basati su bus di campo industriale GSK-link, i servomotori dotati di servo dispositivi serie GR-L e gli encoder assoluti ad alta risoluzione a 25 bit o superiore possono ottenere un'interpolazione di nano-livello. In modo che la precisione di uscita del sistema corrisponda alla precisione di feedback dell'encoder del servomotore, per dare un gioco completo alle prestazioni dei servomotori encoder ad alta risoluzione, ottenendo così risultati di elaborazione ad alta velocità e precisione.

Rottura del chip oscillante
Durante il processo di sgrossatura, una certa frequenza di interferenza sinusoidale/coseno viene applicata all'asse di avanzamento per far oscillare l'utensile nella direzione della pista di taglio, spezzando i trucioli continui in pezzi ed evitando che i trucioli si avvolgiano attorno all'utensile o al pezzo, in questo modo, l'utensile si rompe o il pezzo si discosta dal centro di rotazione durante il processo di lavorazione.

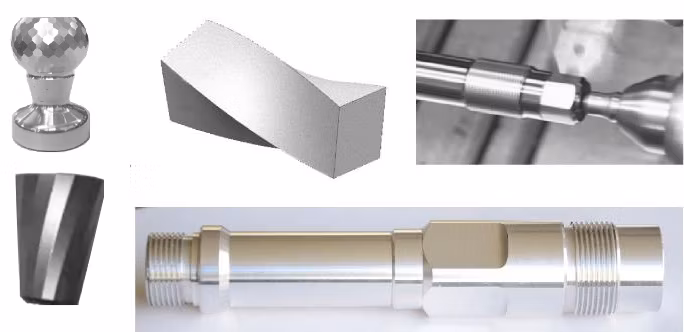

Supportare lavorazioni complesse di tornitura, fresatura e foratura
Il sistema è dotato di 5 assi di alimentazione e 2 mandrini analogici. Quando il servomandrino è adattato, l'orientamento del mandrino, la maschiatura rigida, l'interpolazione cilindrica e l'interpolazione delle coordinate polari possono essere realizzate per soddisfare le esigenze di tornitura e fresatura.

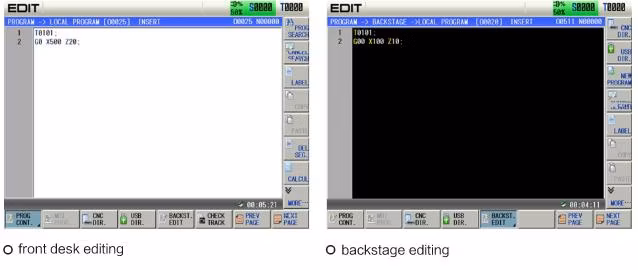

Editing backstage
Durante l'elaborazione del programma, è possibile modificare altri programmi differenti, utilizzando pienamente le risorse del sistema, pianificare in modo razionale il tempo, e migliorare l'efficienza di funzionamento della macchina.

Simulazione grafica
Durante la lavorazione del programma, l'entità del pezzo in lavorazione viene utilizzata come modello per simulare la scena di lavorazione reale del pezzo in lavorazione, e il percorso dell'utensile è più intuitivo e più facile da controllare gli errori di programmazione.

Funzione MST manuale
Gli utenti possono avviare i comandi MST nella schermata Position (posizione) in modalità manuale/MPG, riducendo la commutazione delle pagine e rendendo il funzionamento più centralizzato e facile per gli utenti per azionare rapidamente la macchina

Controllo della coppia
La funzione di controllo della coppia controlla il motore per ruotare ad una certa velocità, con un certo momento come condizione di fine del movimento rotatorio. Quando il motore raggiunge la coppia richiesta, la coppia corrente viene mantenuta, in modo che il motore raggiunga un equilibrio dinamico con la forza esterna nel senso di rotazione, che può essere utilizzata per l'aggancio del pezzo da lavorare e il controllo del contropunta tra i mandrini.

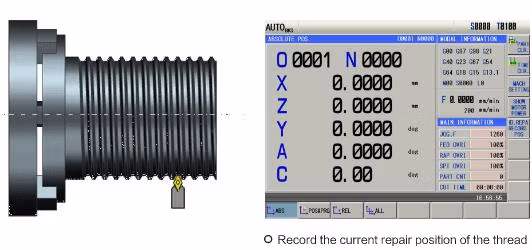

Funzione di riparazione della filettatura
La funzione di riparazione della filettatura consente alla macchina di riparare le filettature danneggiate (tubazioni dell'olio grandi o viti) indipendentemente dal fatto che la macchina sia dotata di un servomeccanismo o di un mandrino analogico.

Rotazione poligonale

Per   la lavorazione tradizionale dei poligoni      , vengono solitamente utilizzati utensili di fresatura a potenza .   In casi in                                              cui non è richiesta una precisione elevata, la funzione di rotazione poligonale può essere utilizzata per accelerare la lavorazione di vari poligoni dell'angolo di offset prima di sincronizzare l'asse del pezzo con l'asse di comando principale e di modificare il rapporto di velocità dell'asse del pezzo e dell'asse dell'utensile.

Diagnosi dei guasti dell'attrezzo
La funzione di diagnostica della macchina utensile visualizza visivamente i segnali di ingresso e di uscita della macchina utensile sul disegno della struttura della macchina, rendendo la visualizzazione dei guasti della macchina utensile più intuitiva e comoda per la risoluzione dei problemi della macchina.

Caso di applicazione

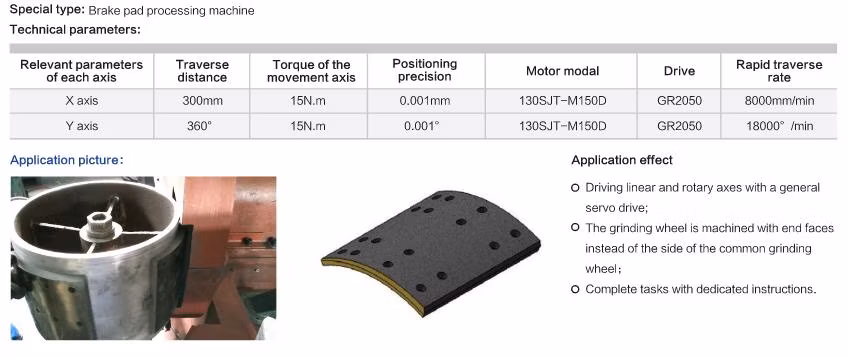

GSK980TDi applicato nella lavorazione delle pastiglie dei freni

Tipo speciale :    Macchina per la lavorazione delle pastiglie dei freni

Effetto applicazione

Assi di azionamento lineari e rotanti  con   un servoazionamento generale ;

La  mola viene lavorata con  facce terminali invece  del lato  della   mola comune;

Completare le attività con  istruzioni dedicate

 Specifiche tecniche
