Informazioni di Base.
Model No.
RB-H5-1915-Z11
processo di utilizzo
CNC non convenzionali Macchine Utensili
Metodo Movimento
Contour controllo
Metodo di controllo
Semi-Closed Loop di controllo
Controllo Numerico
CNC / MNC
Lavorazione di precisione
0.01 ~ 0.02 (mm)
Prestazioni Classificazione
High-End CNC Macchine Utensili
Certificazione
GS, CE, RoHS, ISO 9001
Stato
Nuovo
corsa effettiva asse x.
1900 mm
corsa effettiva asse y
1500 mm
corsa effettiva asse z
1100 mm
angolo di rotazione asse b.
+/- 130 gradi
angolo di rotazione asse c.
+/- 540 gradi
velocità massima asse x/y
30 m/min
velocità massima asse z
15 m/min
precisione di ripetizione
+/-0,05 mm
tensione
380V
potenza totale
9.9-29,1 kw
potenza mandrino
3-20 kw (personalizzabile)
frequenza
50 hz
peso
8t
Pacchetto di Trasporto
imballaggio di sicurezza per l′esportazione (imballaggio personalizzato)
Specifiche
l3200*w3400*h4200mm
Marchio
rbt
Origine
Quanzhou, China
Codice SA
84659990
Capacità di Produzione
200set/mese
Descrizione del Prodotto
Macchina per incisione CNC a 5 assi RBT per legno di alluminio stampato Plastica espansa
La macchina per incisione CNC a 5 assi è un utensile versatile per la sagomatura ad alta precisione di vari materiali. Gestisce sapientemente alluminio, legno, EPS, poliestere e intonaco con precisione ed efficienza, rendendolo ideale per diverse applicazioni di produzione, dagli stampi complessi ai prototipi dettagliati.
| Velocità della macchina | Velocità di movimento veloce /G00 | X | 30 m/min |
| Y | 25 m/min | ||
| Z | 15 m/min | ||
| Velocità di elaborazione/G01 | 0~10 m/min | ||
Mandrino | Potenza | 17 KW | |
| Tipo di maniglia dell'utensile | HSK 63F | ||
| metodo di raffreddamento | Raffreddamento ad acqua | ||
| lunghezza del pendolo | 150 mm | ||
| GIRI/MIN | 24.000 GIRI/MIN | ||
| Corsa di lavoro massima/pezzo max | Asse X. | 1900 mm/1300 mm | |
| Asse Y | 1500 mm/900 mm | ||
| Asse Z | 1100 mm/800 mm | ||
| Asse C. | ±540° | ||
| Asse B. | ±120° | ||
Precisione di posizionamento ripetuta (300 mm) | Asse X,Y | ±0,05 mm | |
| Asse Z | ±0,05 mm | ||
| Asse B, C. | 15 secondi di arco | ||
| Tensione di ingresso | AC380V±15% | ||
| Potenza totale | ≈27 KW | ||
| Sistema di controllo | Syntec | ||
| Peso | ≈8000 kg (solo per rif.) | ||
| Quota | 3200mm*3390 mm*4200 mm(solo per rif.) | ||
1. Il design di protezione semi-chiuso con struttura a traliccio e piano di lavoro fisso , soddisfa la protezione di sicurezza e la prevenzione dei detriti durante la produzione e la lavorazione.
2. Forniremo la soluzione completa per la rimozione della polvere in base al layout di fabbrica del cliente. Le porte di raccolta delle polveri dello scarico a pavimento integrato saranno riservate per cooperare con un collettore delle polveri ad alte prestazioni per raccogliere i detriti di lavorazione.

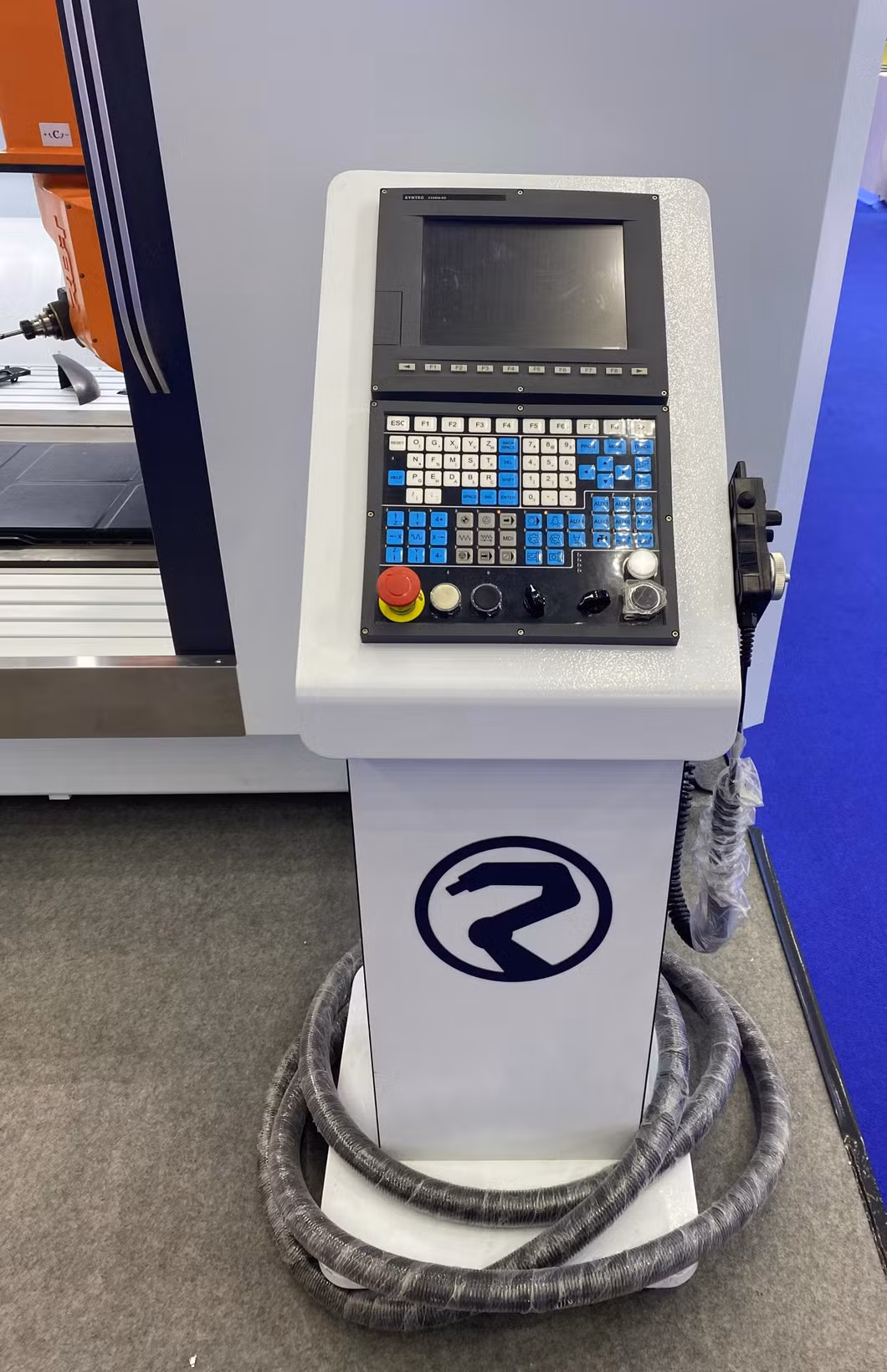

3. Il sistema adotta il sistema CNC SYNTEC a cinque assi. La macchina per incisione cna a 5 assi combina potenza, velocità e precisione e può essere dotata di molteplici funzioni quali la raccolta delle polveri e il protocollo RTCP.
4. RBT mandrino per macchina da incisione cnc a cinque assi importato mandrino a doppia testa oscillante, in grado di raggiungere un angolo di oscillazione di 360°, velocità elevata, precisione elevata.
5. libreria di utensili automatica a 8 stazioni per una sostituzione rapida.

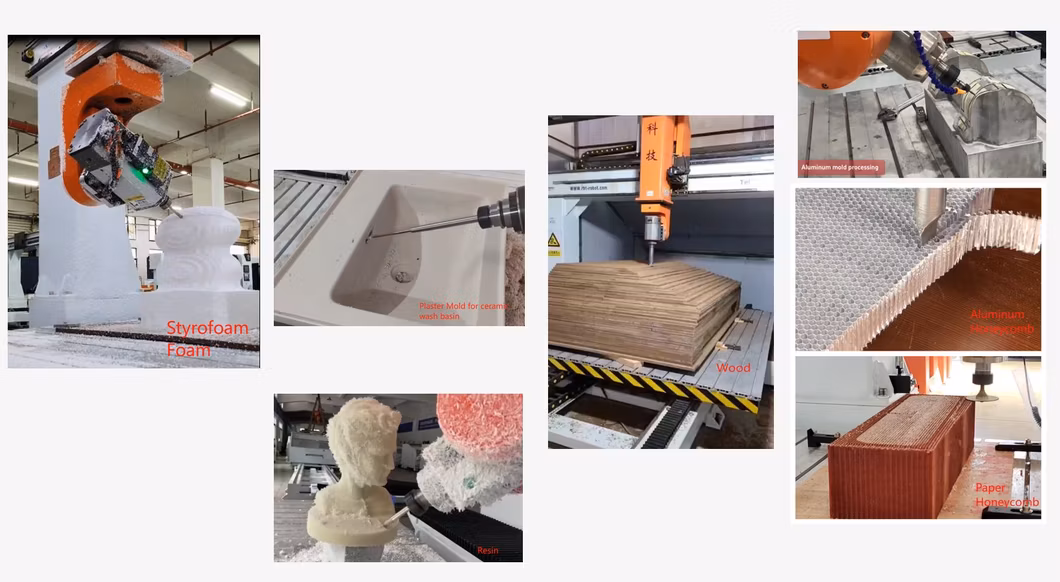

La macchina da incisione cnc a cinque assi è ampiamente utilizzata in:
Produzione di stampi, lavorazione di materiali compositi e lavorazione di termoformatura di fogli spessi in settori quali aerospaziale, trasporto ferroviario, interni ed esterni di automobili, articoli sportivi, bellezza medica, prodotti bianchi, artigianato, e sanitari. Spugna ad alta densità, schiuma di polistirolo, legno, pietra, gesso, MDF, resina, altri metalli morbidi come alluminio/rame/zinco, alluminio/carta a nido d'ape ecc.
ARROW bagno gesso stampo o aluminm stampo di lavorazione caso

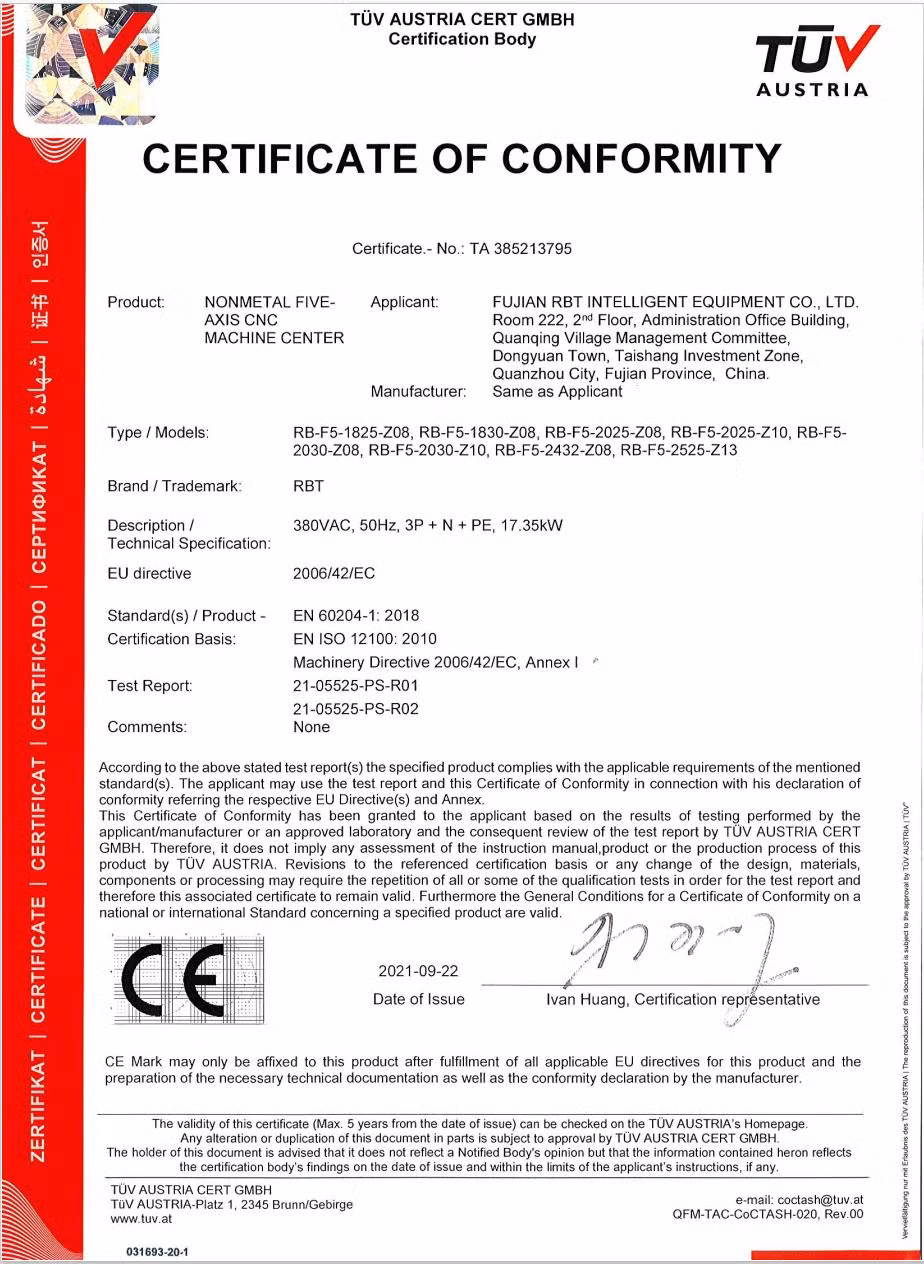

Macchina per incisione cnc a cinque assi certificata CE
Misurazione della posizione e calibrazione mediante interferometro laser per garantire la precisione
1.Imballaggi in pellicola di plastica e posti in casse di legno compensato o secondo le esigenze del cliente.
2.spedizione : trasporto di container.
