La struttura dell'unità principale viene ottimizzata mediante analisi strutturale e la rigidità dinamica del letto può essere mantenuta anche in caso di taglio pesante riducendo l'altezza dell'attrezzatura. Letto a struttura robusta monopezzo HT300 ad alta resistenza in ghisa. Guide rettangolari temprate a media frequenza (52 54°), smerigliatura di precisione a serraggio singolo, speciali fogli resistenti all'usura fissati alla piastra di scorrimento, accoppiamento di precisione tramite raschiatura manuale, sedi dei cuscinetti e sedi del motore sono tutti raschiati e intarsiati. Inoltre, la serie YH 750H adotta un letto inclinato a 30 gradi, che migliora notevolmente la stabilità di lavorazione e la ritenzione di precisione. Serbatoio del liquido di taglio integrato indipendente il serbatoio del liquido di raffreddamento è installato davanti al letto per evitare perdite e mantenere una lavorazione stabile utilizzando un liquido di raffreddamento ad alta potenza.la struttura dell'unità principale è ottimizzata tramite analisi strutturali, e la rigidità dinamica del letto può essere mantenuta anche in tagli pesanti riducendo l'altezza dell'attrezzatura. Letto a struttura robusta monopezzo HT300 ad alta resistenza in ghisa. Guide rettangolari temprate a media frequenza (52 54°), smerigliatura di precisione a serraggio singolo, speciali fogli resistenti all'usura fissati alla piastra di scorrimento, accoppiamento di precisione tramite raschiatura manuale, sedi dei cuscinetti e sedi del motore sono tutti raschiati e intarsiati. Inoltre, la serie YH 750H adotta un letto inclinato a 30 gradi, che migliora notevolmente la stabilità di lavorazione e la ritenzione di precisione. Serbatoio del liquido di taglio integrato indipendente il serbatoio del liquido di raffreddamento è installato davanti al letto per evitare perdite e mantenere una lavorazione stabile utilizzando un liquido di raffreddamento ad alta potenza.la struttura dell'unità principale è ottimizzata tramite analisi strutturali, e la rigidità dinamica del letto può essere mantenuta anche in tagli pesanti riducendo l'altezza dell'attrezzatura. Letto a struttura robusta monopezzo HT300 ad alta resistenza in ghisa. Guide rettangolari temprate a media frequenza (52-54°), rettifica di precisione a serraggio singolo, speciali fogli resistenti all'usura per la piastra di scorrimento, accoppiamento di precisione a raschiatura manuale, sedi dei cuscinetti e sedi del motore sono tutti raschiati e intarsiati.
Inoltre, la serie YG750H adotta un letto inclinato a 30 gradi, che migliora notevolmente la stabilità di lavorazione e la ritenzione di precisione.
Serbatoio del liquido di taglio integrato indipendente il serbatoio del liquido di raffreddamento è installato davanti al letto per evitare perdite e mantenere un trattamento stabile utilizzando un liquido di raffreddamento ad alta potenza.

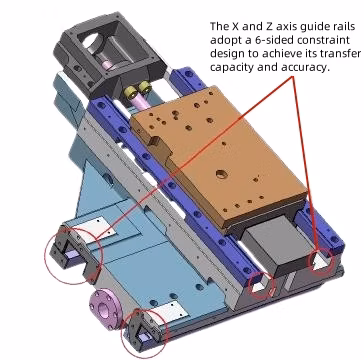

2. Guida: Guida a scatola

Tutti gli assi della serie YG sono progettati con guide scatolabili, che offrono una migliore mobilità. Le guide scatolabili hanno una forte capacità di compensare le vibrazioni causate dal taglio, ridurre l'usura dell'utensile e migliorare la stabilità di lavorazione. Struttura sigillata incorporata il design dell'asse X della serie YH adotta una struttura sigillata incorporata per ridurre al minimo il danneggiamento della torretta da parte di trucioli.

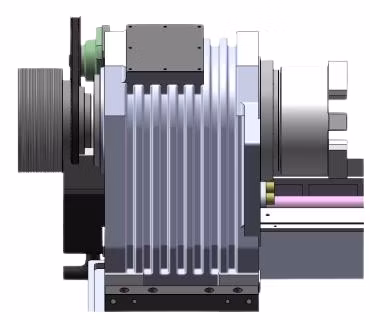

Il design del mandrino per il taglio pesante adotta un design strutturale che viene spesso utilizzato nelle macchine utensili di grandi dimensioni. La combinazione di cuscinetti a rulli cilindrici doppi e cuscinetti a sfere a contatto angolare offre eccellenti capacità di lavorazione di taglio pesanti. Inoltre, l'uso di nastri multicanale migliora le prestazioni di lavorazione e riduce la rumorosità e lo slittamento del nastro. Il design del mandrino adotta una struttura a labirinto per ridurre i danni che il liquido di raffreddamento può causare al cuscinetto e migliorare la stabilità di lavorazione. (2500 giri/min) è in grado di fornire agli utenti un taglio di precisione ad alta velocità ed è adatto per la produzione in serie di prodotti con forme complesse, requisiti di rigidità elevata, requisiti di precisione elevata e finitura elevata.

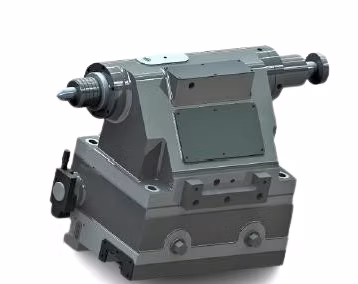

1. MT5 centro mobile, manicotto esteso idraulicamente, il carrello trascina il contropunta e lo blocca manualmente.

2. MT5 centro fisso, rotazione incorporata, manicotto esteso idraulicamente, il programma carrello controlla il contropunta e lo blocca automaticamente idraulicamente.

Il design complessivo ad alta rigidità è abbinato a una frizione radiale a tre pezzi ad alta precisione per garantire un'elevata precisione di posizionamento e una precisione di posizionamento ripetibile. Il servomotore aziona la testa della taglierina per ruotare e l'utensile può essere selezionato in entrambe le direzioni o in qualsiasi posizione vicina. Il principio della pressione dell'olio viene utilizzato per allentare e bloccare la frizione e l'interruttore di prossimità viene utilizzato per inviare un feedback al segnale di azione della frizione per ottenere rapidamente e con precisione l'azione di cambio utensile.

La sella, il carrello, il contropunta del giunto del mandrino, la sede della vite e la sede del motore sono tutti assemblati mediante un processo di raschiatura manuale.

La macchina utilizza un cilindro dell'olio con mandrino rotante ad alta velocità Taiwan (Corea) e un dispositivo di rimozione automatica dei trucioli opzionale, che può ridurre notevolmente l'intensità di manodopera dell'operatore e ottenere una produzione sicura ed efficiente. I suddetti componenti funzionali possono essere programmati e controllati, e vari particolari dispositivi possono essere progettati e installati in funzione delle particolari esigenze dell'utente.

SHINRI CNC Machinery Group è costituito da Jiangsu Shinri Heavy Lndudestry Science &Technology Co., Ltd, Jiangsu Shinri Gear Systems Co., Ltd Ningxia Shinri Changcheng Machinery Co., Ltd, Ningxia Shinri Changcheng Casting Company Co., Ltd. Lt è subordinato al New United Group. I prodotti Shinri hanno coperto tre marchi premiati, rispettivamente Shinri, Changcheng e Duoleng e 12 diverse serie di prodotti. Fino ad ora Shinri diventa uno dei maggiori produttori di macchine utensili che coprono quasi tutti i tipi di macchine in Cina.

Adottando una tecnologia nuova, avanzata e straordinaria, Shinri apre le mani per far passare i clienti dalle applicazioni tradizionali e offre soluzioni ottimizzate. I due centri di ricerca e sviluppo e le basi manufattorie, a Changzhou e Yinchuan, hanno un'area totale di locali di 700 migliaia di m e 300 migliaia di m di impianti modernizzati. Abbiamo introdotto un buon numero di macchine madri ad alta precisione di produttori di prima classe e la produzione annuale di macchine raggiunge 3500 pezzi o più. Nella città di Yinchuan, investita 600 mllion RMB, la prima fase di costruzione di fonderia ha stabilito con capacità annuale 40 mila tonnellate con forti supporti finanziari, intelligenti e tecnici, la società è gigantesca in R&S e manufacturtory.

La sua lista prodotti comprende VMC, HMC, tornio CNC, centro di fresatura/lavorazione a portale/5 facce/5 assi sincrono, centro di fresatura/lavorazione a pavimento, macchina di centratura e di affonatura, foratrice, FMC, FMS, scatola ingranaggi ferroviaria, Scatola di trasmissione per energia eolica e scatola di trasmissione industriale, ecc. i prodotti sono ampiamente applicabili all'industria aerospaziale, automobilistica, cantieristica, elettronica, nuove fonti energetiche, traffico ferroviario, meccanico ingegneristico, chimica petro, attrezzature per stampi e formazione professionale... ecc.

Come impresa nazionale dotata della missione di ringiovanire l'industria tradizionale cinese, Shinri seguirà il concetto di gente prima di tutto, rendendo le innovazioni & costruendo un futuro di eccellenza. Lavorare secondo il principio guida di fornire prodotti di alta qualità e il miglior servizio per i clienti, per diventare il più competitivo produttore di macchine utensili CNC e fornitore di bestSolution in patria e all'estero.
