Scheda HMU1000 Per Fresatrice CNC A 5 Assi

Personalizzazione:	Disponibile
Servizio post-vendita:	servizio post-vendita online
Garanzia:	18 mesi

Panoramica
Descrizione del prodotto
Parametri del prodotto
Foto dettagliate
Profilo aziendale
FAQ

Informazioni di Base.

Model No.

hmu1000

Oggetto

Strumento

Struttura

Tipo di letto

Fresatura Tipo Cutter

Fresa a fresa verticale

Milling Cutter Struttura

Indicizzabile Tipo

Modalità Controlling

CNC

Grado automatico

Automatico

Precisione

Alta precisione

Certificazione

GS, CE, RoHS, ISO 9001

Stato

Nuovo

specifiche

hmu1000

corsa asse x.

1000 mm

corsa asse y

1100 mm

corsa asse z

1000 mm

dimensioni tabella

800*800mm

carico massimo della barra

2000 kg

cono mandrino

hsk-a63

alimentazione del motore principale

30 kw

Pacchetto di Trasporto

cassa in legno

Marchio

luzhong

Origine

Repubblica Popolare Cinese

Codice SA

8457101000

Capacità di Produzione

500 pezzi/anno

Descrizione del Prodotto

Utensile di lavoro cnc per impieghi pesanti Centro fresatrice cnc a 5 assi prezzo

5 axis cnc controller HMU1000 board in turning milling machine

Configurazioni standard:

Dotato di testa di fresatura ad azionamento diretto con indicizzazione automatica a 45° di serie
Gli assi X,Y,Z sono dotati di scala lineare, GLI assi A, C sono dotati di scala temporale circolare
Raffreddamento ad acqua a temperatura costante con vite cava asse X,Y,Z
Magazzino utensili a braccio 45T
Tavola rotante a trasmissione diretta
Siemens 840/ONE
Dotato di trasportatore a doppia vite+doppio truciolo
trasportatore a catena con trucioli + chip di lavaggio superiore di serie

Configurazioni opzionali:

magazzino utensili a catena da 40 pezzi o 60 pezzi Sistema automatico di misurazione dell'utensile Sistema automatico di misurazione pezzi Scala circolare asse-C. 2Mpa, 3MPa, 5MPa CTS Funzione di tornitura, un serraggio può essere completato tornitura, fresatura, alesatura e altre forme di lavorazione
	Unità	HMU1000
Corsa asse X (movimento a sinistra-destra del lettino)	mm	1000
Asse Y tavel (movimento avanti e indietro del piano rotante)	mm	1100
Corsa asse Z (testa in alto e in basso)	mm	1000
Gamma di rotazione asse A.	°	-30°~+180°
Gamma di rotazione asse C.	°	360°
Diametro max. Di rotazione pezzo	mm	Ø 1100
Distanza tra la punta del mandrino e la punta del tavolo (mandrino verticale)	mm	150~1150
Distanza dall' asse del mandrino al centro di rotazione del piano (mandrino verticale)	mm	-200~900
Distanza dall' asse del mandrino alla superficie del tavolo (mandrino orizzontale)	mm	50~1050
Distanza tra l'estremità del mandrino e il centro di rotazione del piano ( mandrino orizzontale)	mm	-100~1000
Dimensioni tabella	mm	800*800
Min.indexing unità	°	0.001
Carico massimo del piano	kg	2000
Velocità della piattaforma rotante	rlmin	11.1
Velocità mandrino max	giri/min	18000
Cono mandrino		HSK-A63
Alimentazione motore mandrino	KW	30
Coppia di serraggio del mandrino	Nm	72/85
Velocità di rotazione della testa del pendolo	giri/min	60
Coppia nominale	Nm	1200
Sistema di bloccaggio		Idraulico
Velocità di avanzamento rapida X/Y/Z	m/min	48
Velocità massima di avanzamento taglio X/Y/Z	m/min	20
Capacità massima del magazzino utensili		45
Diametro utensile max(pieno/vuoto)	mm	75/130
Lunghezza utensile max	mm	350
Peso utensile max	kg	8
Precisione di posizionamento asse lineare X/Y/Z	mm	0.008/0.008/0.008
Precisione di posizionamento ripetibile asse lineare X/Y/Z	mm	0.005/0.005/0.005
Precisione di posizionamento dell'asse rotante	arco/sec	8
Precisione di posizionamento ripetibile dell'asse rotante	arco/sec	4
Modello del sistema di controllo.		SINUMERIK uno
Assi di controllo totali	assi	5
Numero di assi di comando del sollevatore	assi	5

MANDRINO DI PRECISIONE TAIWAN

1. La conicità del mandrino è HSK-A63;
2. Velocità del mandrino 18000 giri/min
3. Il mandrino ha superato il test di bilanciamento dinamico ISO

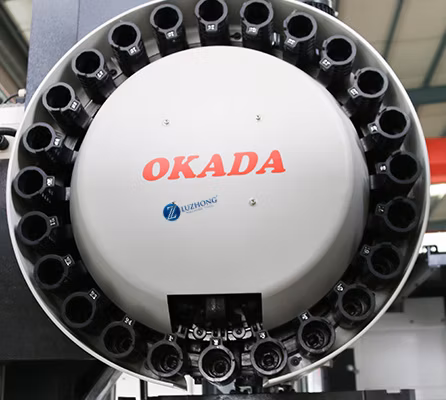

RIVISTA DI UTENSILI TAIWAN

1. Standard con il magazzino utensili Taiwan 45 Arm, tempo di sostituzione utensile solo 3 secondi.
Marca: OKADA

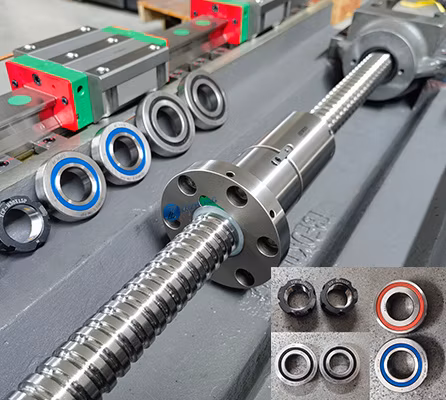

VITE DI COMANDO E GIUNTO

Vite di precisione con testa Taiwan.

Uso del cuscinetto della vite di comando o del cuscinetto NACHI,

2. Giunto R+W collegato direttamente .

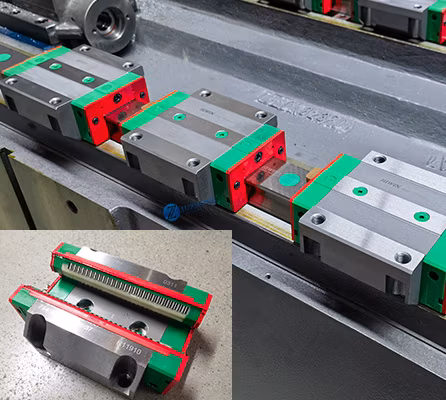

GUIDE LINEARI DI PRECISIONE TAIWAN
1. Guida lineare a rulli ad alta velocità Taiwan, la precisione di posizionamento può raggiungere la classe μm
2. Marchio: HIWIN o PMI

Piano di lavoro rotante
Di serie con piano di lavoro rotante.

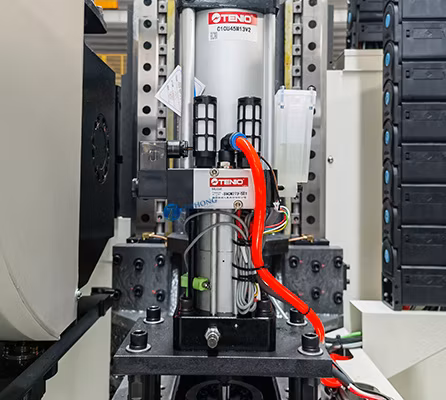

CILINDRO DI RILASCIO ATTREZZO

Estrattore per mandrini Taiwan per sbloccare il cilindro

SISTEMA DI CONTROLLO

Standard: Siemens 840D/ Siemens ONE control
Opzionale : GSK ecc.

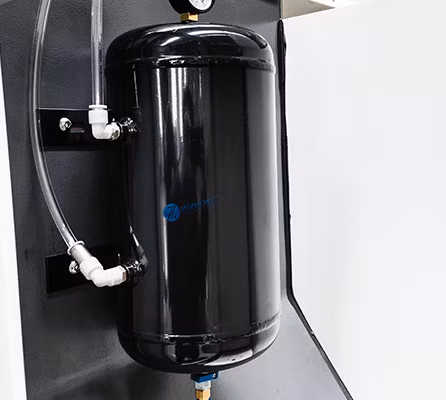

SERBATOIO DI ACCUMULO DELL'ARIA

Serbatoio di accumulo dell'aria per garantire la stabilità dell'utensile a mandrino cambia

ARIA CONDIZIONATA

Standard con condizionatore d'aria per armadio elettrico industriale. Raffreddamento migliore della scatola elettrica .

IMPIANTO DI LUBRIFICAZIONE

Dispositivo di lubrificazione centralizzato automatico .

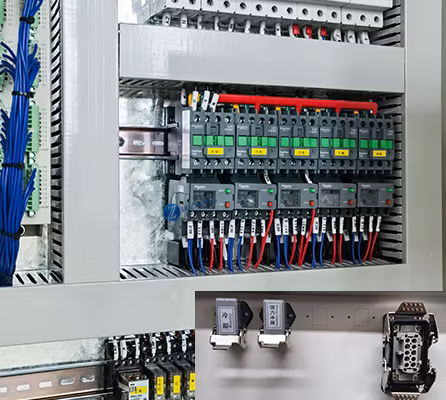

COMPONENTI ELETTRICI

1. con componenti elettrici di sicurezza
2. spina rapida di serie

COMPONENTI PNEUMATICI
Standard con componenti pneumatici

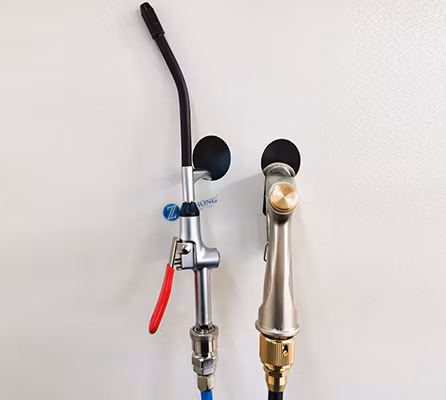

PISTOLA AD ARIA E PISTOLA AD ACQUA

Pistole ad aria compressa ad alta pressione e pistole ad acqua ad alta pressione

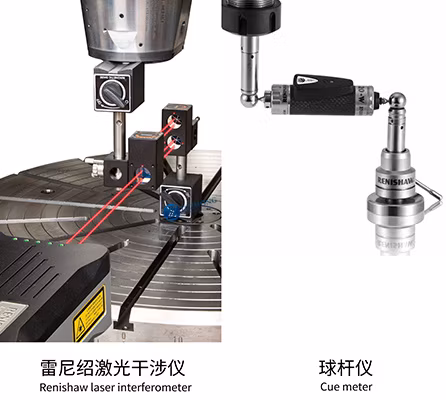

TEST

Ogni macchina ha superato il test dell'interferometro laser Renishaw e il test della barra a sfera

COSTRUZIONE DELLA MACCHINA

Ghisa di alta qualità, ad alta resistenza,

2. base del letto a lunga distanza e struttura verticale della colonna

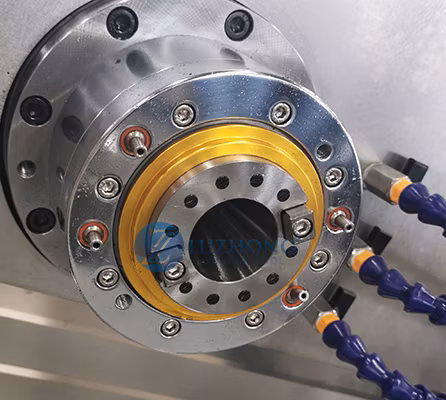

RAFFREDDAMENTO DELL'ANELLO DEL FUSELLO
Di serie con funzione di raffreddamento ad anello del mandrino.

5 axis cnc controller HMU1000 board in turning milling machine

1:come posso scegliere le macchine più adatte ?
R: Per favore, dimmi le tue specifiche, possiamo scegliere il modello migliore per te, oppure puoi scegliere il modello esatto .
Potete anche inviarci i disegni dei prodotti, sceglieremo le macchine più adatte a voi.

2: Quali sono i vostri prodotti principali della vostra azienda?
R: Siamo specializzati in tutti i tipi di macchine , come la macchina da tornio CNC, la macchina da fresatura CNC, il centro di lavorazione verticale, le macchine da tornio, la macchina da perforazione radiale , la macchina da segatura , la macchina da rastrematura e così via.

3: Dove si trova la nostra fabbrica? Come posso visitare il sito?
R : la nostra fabbrica si trova nella città di Tengzhou , provincia di Shandong, 277500 Cina. Siete accolti calorosamente per visitarci.

4. Quali sono le condizioni commerciali?
A : FOB, cfr e CIF tutti accettabili.

5: Quali sono le condizioni di pagamento ?
A : T/T, 30% di pagamento iniziale all'ordine, 70% di saldo prima della spedizione ;
LC irrevocabile a vista .

5: Cos'è il MOQ?
A: 1 set .(solo alcune macchine a basso costo saranno più di 1 set )
