Informazioni di Base.
Model No.
HTC-5661MY
Processing Accessori
metallo
Binario guida
Inclinato rotaia di guida
Holder Strumento
Singolo strumento di supporto CNC Tornio
Fonte Di Potere
Elettrico
Modalità Controlling
CNC
Grado automatico
Automatico
Modalita ′setting
Pavimento-tipo
Precisione
Alta precisione
Certificazione
CE, ISO 9001
Stato
Nuovo
oem
sì
tipo di punta del mandrino
A2-6
velocità
4200 giri/min
motore
11 kw
diametro barra
52 mm
corsa asse x.
230 mm
corsa asse z
610 mm
distanza centro utensile
100 mm
mandrino
mandrino idraulico
oscillazione massima sul letto
560 mm
foro passante del mandrino
66 mm
lunghezza di lavoro
500 mm
strumento
torretta dell′utensile elettrico
cono contropunta
mt4
colore
personalizzazione
Pacchetto di Trasporto
pacchetto in legno
Specifiche
2550*1760*1900 mm
Marchio
giunto
Origine
Shenzhen, China
Codice SA
8458110090
Capacità di Produzione
20 set
Descrizione del Prodotto
Tornio asse Y fresa tornio metallo cnc FANUC Controller Siemens GSK
1. Dotato di torretta di potenza importata + testa di potenza e servocomando, cambio utensile automatico ad alta precisione e funzione di fresatura radiale e assiale.
2. L'impianto di raffreddamento a tubazioni multiple e a grande potenza adottato garantisce la finezza superficiale della fresatura a tornitura.
3. Sistema di frenatura a fusello, assicura la precisione della fresatura.
4. Con il motore di potenza asse Y, realizzare foro di foratura laterale multiposizione o scanalatura di fresatura laterale, foro di foratura ecc funzione.
Alta precisione e alta qualità creano una tonalità di alta velocità
Questa serie di tornio CNC ad alta velocità a letto inclinato adotta un sistema CNC ad alte prestazioni domestico o importato e un motore e un azionamento abbinati per realizzare la lavorazione del leverismo a due assi. Dotato di mandrino per manicotto assale Taiwan, con elevata precisione, alta velocità, funzionamento regolare e altre caratteristiche, mandrino idraulico o mandrino a pinza opzionale, può risparmiare efficacemente il tempo di serraggio del pezzo da lavorare. La macchina è adatta per la lavorazione di parti di alberi, filettature, coni ad arco e superfici interne ed esterne del corpo rotante. Ampiamente usato nell'industria automobilistica, nell'industria elettronica, nel motociclo, negli elettrodomestici, nell'arredamento, illuminazione e altri settori come la lavorazione di prodotti a corpo rotante.
Caratteristiche
1. Fusione a letto inclinato, la via lineare a due assi si applica alla lavorazione ad alta precisione.
2. La via lineare di Taiwan ha garantito la stabilità della precisione.
Mandrino ad alta velocità e precisione Taiwan, cuscinetto ad alta precisione giapponese.
4. Mandrino idraulico, stazione idraulica e idrocilindro sono opzionali.
5. Il trasportatore automatico a catena è opzionale.
6. Sistema di controllo GSK o sistema DI controllo KND.
Specifiche
Accessori standard
1. Sistema di controllo GSK con motore
2. Coperchio completamente chiuso
3. Mandrino idraulico a tre ganasce
4. Torretta per utensili elettrici 12 T.
5. Testa di potenza con asse Y
6. Stazione idraulica
7. Freno del fusello
8. Interruttore a pedale
9. Contropunta idraulica
10. Impianto di lubrificazione automatica
11. Sistema di raffreddamento pezzi
12. Sistema di feedback encoder interno a due assi
13. Luce di lavoro
14. Spia di allarme
15. Coperchio guida
16. Cassetta attrezzi e cassetta attrezzi
17. Manuale d'uso
Accessori opzionali
1. Sistema di controllo Fanuc
2. Trasportatore a catena
Attenzione al settore

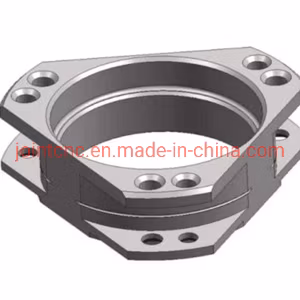

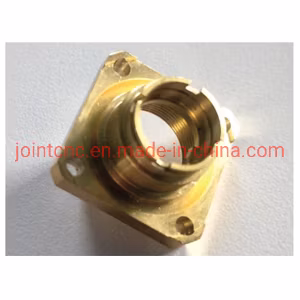

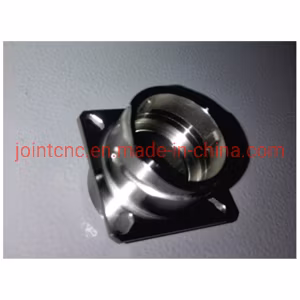

Parti aeronautiche Componenti hardware
Parte ad angolo multiplo
Tecnologia di base
Fornire una soluzione di aplicazione ai clienti
Azienda unita ha raccolto un database abbondante, può veloce provdie applicarion caso di produzione tecnologia beat, selezione modello macchina, ottimizzazione tecnologia di lavorazione, scelta utensile, suggerire tornitura e fresatura, ecc per aiutare il cliente a migliorare l'efficienza produttiva, migliorare la precisione di lavorazione.

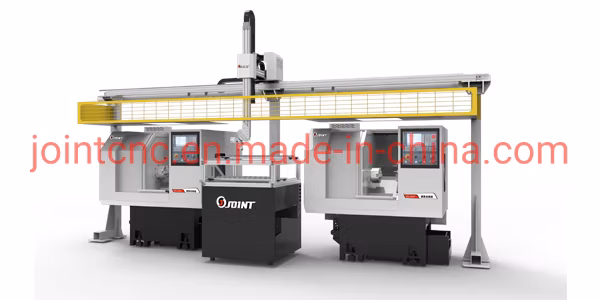

Può fornire una soluzione di alimentazione automatica
Combinazione di requisiti e tecnologia di lavorazione dei pezzi del cliente, design Matching Material linea di produzione automatica di alimentazione, inclusi robot Truss, vassoio di alimentazione, ecc. inoltre, può continuare la rimodellazione automatica della macchina da tornio cnc.
Fornire prodotti personalizzati per il cliente
Mira al tipo di assale piccolo, lavorazione di parti di tipo a piastra per i dischi freno di automobile, ecc, varietà devolata diversi requisiti di lavorazione per la macchina da tornio cnc. Può anche essere realizzato in base alle esigenze del cliente, modello personalizzato per tornitura e fresatura multiasse, lavorazione a doppio mandrino, ecc.
Prodotto di alta precisione e di buona qualità

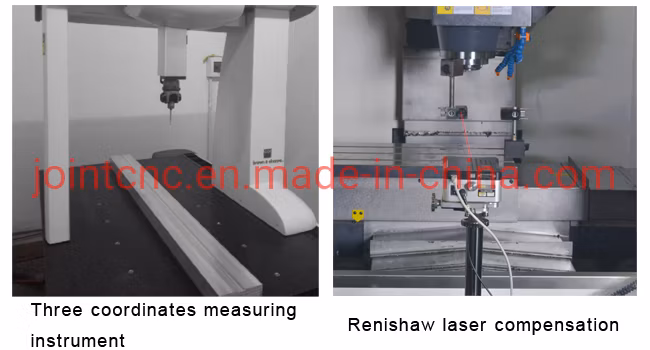

La joint Company è assorbita in alta qualità di produzione, accumulata abbondante esperienza di progettazione di prodotti cnc, produzione tecnologica, processo di test, ecc. sistema di garanzia della qualità consolidato, con il più avanzato strumento di test di produzione, scegliere accessori di qualità, in modo che la nostra qualità del prodotto è migliore rispetto a prodotti simili nazionali.
Profilo aziendale
Shenzhen Joint Technology Co., Ltd. È specializzata in R&D e nella produzione di attrezzature per la lavorazione di stampi e macchinari, abbiamo sviluppato ricerca , sviluppo, produzione, team di assistenza e sistema di gestione di alta qualità e high-tech, ed ha ampliato i prodotti a più di 11 serie, dalle fresatrici, al centro macchine, braccio meccanico, automazione. Con prodotti di qualità eccezionale e una reputazione distinta del marchio, i nostri prodotti sono venduti a più di 40 città sviluppate in tutta la Cina, e anche a più di 20 paesi in tutto il mondo in Asia, Europa e America. La nostra azienda prende come orientamento il prodotto di alta qualità, R&D Ideas è quello di fornire ai clienti i prodotti di qualità più adatti, è diventato un produttore di macchine utensili professionale con una linea completa di macchine utensili per la lavorazione di stampi e parti e una forte capacità di progettazione su misura in Cina.
Punti di forza principali

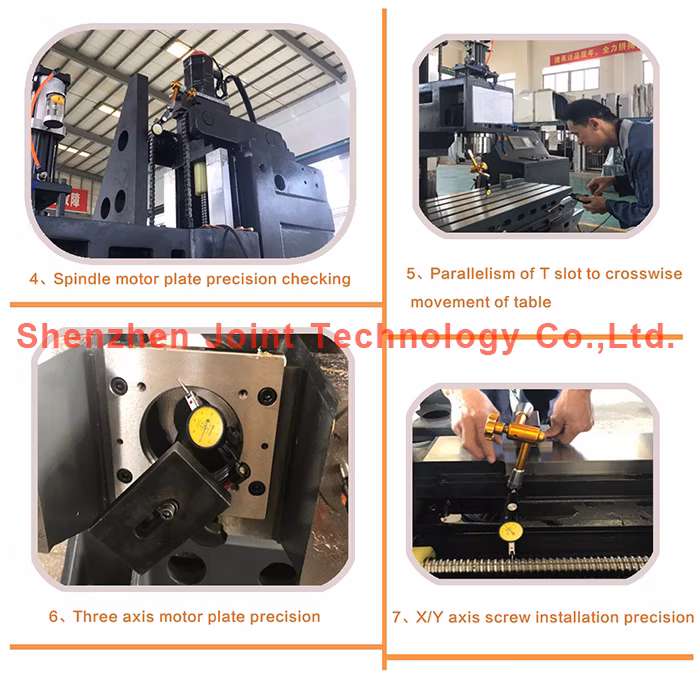

1. Standardizzare i processi e i meccanismi operativi, software e hardware di produzione e test di alto livello - garantire una fornitura stabile del prodotto e un supporto di assistenza.
2. Insistiamo per oltre 20 anni su una ricerca approfondita e sulle precipitazioni tecnologiche, promuovendo una rapida innovazione e un progresso nei prodotti e nella tecnologia.
3. Sistemi completi di gestione delle informazioni quali ERP e CRM - JOINT ha formato un efficiente sistema operativo e di miglioramento continuo.
4. Integrità, collaborazione, innovazione e spirito vincente: LA NOSTRA COLLABORAZIONE ha stabilito una catena di fornitura solida e stabile e una grande base di clienti a lungo termine.
Vantaggi speciali
1. Fornire prodotti personalizzati più pratici
2. Fornire supporto per le applicazioni dei prodotti CNC
3. Fornire una soluzione integrata per la linea di produzione automatica
4. Fornire un design integrato dello stampo e della linea di produzione per la lavorazione delle parti
Qualifiche e riconoscimenti
1. Enterprise Technology nazionale
2. Shenzhen famoso marchio "COMUNE"
3. Membro dell'Associazione di qualità della Cina
4. Membro dell'Associazione Cina macchine utensili
5. Vicepresidenti della Shenzhen Machinery Association
6. Certificazione CE su fresatrice, macchina di macinazione e centro macchine.
7. Più di 150 brevetti su invenzione, brevetto per modello di utilità, copyright del software, ecc.
8. Guangdong famoso marchio
FAQ
D1: Siete società di trading o produttore?
A1: Siamo in fabbrica.
D2: Quali sono le condizioni di pagamento?
A2: 30% come deposito, 70% dovrebbe essere pagato prima della consegna.
D3: Come posso scegliere le macchine più adatte?
A3: Comunicaci le tue esigenze sulle macchine, oppure puoi inviarci il disegno dei prodotti, il nostro tecnico può aiutarti a scegliere il modello più adatto alle tue esigenze.
D4: Che cos'è il pacchetto? È adatto per la spedizione?
A4: La macchina verrà imballata esportando un pacchetto standard, impermeabile e antiruggine. È molto forte per il trasporto marittimo.
D5: Quanto dura la garanzia per le macchine?
A5: La garanzia è di 12 mesi. Le parti di ricambio verranno fornite in questo periodo di garanzia. Il costo dei pezzi di ricambio sarà gratuito a causa dei problemi di qualità in questa garanzia.
1. Dotato di torretta di potenza importata + testa di potenza e servocomando, cambio utensile automatico ad alta precisione e funzione di fresatura radiale e assiale.
2. L'impianto di raffreddamento a tubazioni multiple e a grande potenza adottato garantisce la finezza superficiale della fresatura a tornitura.
3. Sistema di frenatura a fusello, assicura la precisione della fresatura.
4. Con il motore di potenza asse Y, realizzare foro di foratura laterale multiposizione o scanalatura di fresatura laterale, foro di foratura ecc funzione.
Alta precisione e alta qualità creano una tonalità di alta velocità
Questa serie di tornio CNC ad alta velocità a letto inclinato adotta un sistema CNC ad alte prestazioni domestico o importato e un motore e un azionamento abbinati per realizzare la lavorazione del leverismo a due assi. Dotato di mandrino per manicotto assale Taiwan, con elevata precisione, alta velocità, funzionamento regolare e altre caratteristiche, mandrino idraulico o mandrino a pinza opzionale, può risparmiare efficacemente il tempo di serraggio del pezzo da lavorare. La macchina è adatta per la lavorazione di parti di alberi, filettature, coni ad arco e superfici interne ed esterne del corpo rotante. Ampiamente usato nell'industria automobilistica, nell'industria elettronica, nel motociclo, negli elettrodomestici, nell'arredamento, illuminazione e altri settori come la lavorazione di prodotti a corpo rotante.
Caratteristiche
1. Fusione a letto inclinato, la via lineare a due assi si applica alla lavorazione ad alta precisione.
2. La via lineare di Taiwan ha garantito la stabilità della precisione.
Mandrino ad alta velocità e precisione Taiwan, cuscinetto ad alta precisione giapponese.
4. Mandrino idraulico, stazione idraulica e idrocilindro sono opzionali.
5. Il trasportatore automatico a catena è opzionale.
6. Sistema di controllo GSK o sistema DI controllo KND.
Specifiche
| Modello | HTC-5661MY | ||
| Diametro di rotazione max. Sul letto | mm | 560 | |
| Diametro di rotazione max. Sul carro | mm | 190 | |
| Lunghezza max pezzo | mm | 500/465/300 (con torretta per utensili elettrici) | |
| Testa mandrino (Chuck opzionale) | A2-6 (8")/ A2-8 (10") | ||
| Motore mandrino | kw | 11 | |
| Velocità di rotazione del mandrino | giri/min | 4200/3000 | |
| Diametro foro passante mandrino | mm | Φ66/Φ87 | |
| Diametro barra | mm | Φ52/Φ75 | |
| Corsa limitata asse X. | mm | 230 | |
| Corsa limitata asse Z | mm | 610 | |
| Montante attrezzo | Torretta portautensili 10T/12T Torretta portautensili 12 T. Torretta per utensili idraulici 8T/10T/12T | ||
| Altezza centro della torretta attrezzi | mm | 100 | |
| Diametro manicotto contropunta | mm | 80 | |
| Trevel di manicotto di contropunta | mm | 80 | |
| Corsa massima del contropunta | mm | 450 | |
| Cono manicotto contropunta | MT4 | ||
| Tipo di letto e angolo inclinato | Inclinazione corpo intero 30° | ||
| Quota | mm | 2550*1760*1900 | |
| Peso | kg | 3200 | |
1. Sistema di controllo GSK con motore
2. Coperchio completamente chiuso
3. Mandrino idraulico a tre ganasce
4. Torretta per utensili elettrici 12 T.
5. Testa di potenza con asse Y
6. Stazione idraulica
7. Freno del fusello
8. Interruttore a pedale
9. Contropunta idraulica
10. Impianto di lubrificazione automatica
11. Sistema di raffreddamento pezzi
12. Sistema di feedback encoder interno a due assi
13. Luce di lavoro
14. Spia di allarme
15. Coperchio guida
16. Cassetta attrezzi e cassetta attrezzi
17. Manuale d'uso
Accessori opzionali
1. Sistema di controllo Fanuc
2. Trasportatore a catena
Attenzione al settore
Tecnologia di base
Fornire una soluzione di aplicazione ai clienti
Azienda unita ha raccolto un database abbondante, può veloce provdie applicarion caso di produzione tecnologia beat, selezione modello macchina, ottimizzazione tecnologia di lavorazione, scelta utensile, suggerire tornitura e fresatura, ecc per aiutare il cliente a migliorare l'efficienza produttiva, migliorare la precisione di lavorazione.
Può fornire una soluzione di alimentazione automatica
Combinazione di requisiti e tecnologia di lavorazione dei pezzi del cliente, design Matching Material linea di produzione automatica di alimentazione, inclusi robot Truss, vassoio di alimentazione, ecc. inoltre, può continuare la rimodellazione automatica della macchina da tornio cnc.
Fornire prodotti personalizzati per il cliente
Mira al tipo di assale piccolo, lavorazione di parti di tipo a piastra per i dischi freno di automobile, ecc, varietà devolata diversi requisiti di lavorazione per la macchina da tornio cnc. Può anche essere realizzato in base alle esigenze del cliente, modello personalizzato per tornitura e fresatura multiasse, lavorazione a doppio mandrino, ecc.
Prodotto di alta precisione e di buona qualità
La joint Company è assorbita in alta qualità di produzione, accumulata abbondante esperienza di progettazione di prodotti cnc, produzione tecnologica, processo di test, ecc. sistema di garanzia della qualità consolidato, con il più avanzato strumento di test di produzione, scegliere accessori di qualità, in modo che la nostra qualità del prodotto è migliore rispetto a prodotti simili nazionali.
Profilo aziendale
Shenzhen Joint Technology Co., Ltd. È specializzata in R&D e nella produzione di attrezzature per la lavorazione di stampi e macchinari, abbiamo sviluppato ricerca , sviluppo, produzione, team di assistenza e sistema di gestione di alta qualità e high-tech, ed ha ampliato i prodotti a più di 11 serie, dalle fresatrici, al centro macchine, braccio meccanico, automazione. Con prodotti di qualità eccezionale e una reputazione distinta del marchio, i nostri prodotti sono venduti a più di 40 città sviluppate in tutta la Cina, e anche a più di 20 paesi in tutto il mondo in Asia, Europa e America. La nostra azienda prende come orientamento il prodotto di alta qualità, R&D Ideas è quello di fornire ai clienti i prodotti di qualità più adatti, è diventato un produttore di macchine utensili professionale con una linea completa di macchine utensili per la lavorazione di stampi e parti e una forte capacità di progettazione su misura in Cina.
Punti di forza principali
1. Standardizzare i processi e i meccanismi operativi, software e hardware di produzione e test di alto livello - garantire una fornitura stabile del prodotto e un supporto di assistenza.
2. Insistiamo per oltre 20 anni su una ricerca approfondita e sulle precipitazioni tecnologiche, promuovendo una rapida innovazione e un progresso nei prodotti e nella tecnologia.
3. Sistemi completi di gestione delle informazioni quali ERP e CRM - JOINT ha formato un efficiente sistema operativo e di miglioramento continuo.
4. Integrità, collaborazione, innovazione e spirito vincente: LA NOSTRA COLLABORAZIONE ha stabilito una catena di fornitura solida e stabile e una grande base di clienti a lungo termine.
Vantaggi speciali
1. Fornire prodotti personalizzati più pratici
2. Fornire supporto per le applicazioni dei prodotti CNC
3. Fornire una soluzione integrata per la linea di produzione automatica
4. Fornire un design integrato dello stampo e della linea di produzione per la lavorazione delle parti
Qualifiche e riconoscimenti
1. Enterprise Technology nazionale
2. Shenzhen famoso marchio "COMUNE"
3. Membro dell'Associazione di qualità della Cina
4. Membro dell'Associazione Cina macchine utensili
5. Vicepresidenti della Shenzhen Machinery Association
6. Certificazione CE su fresatrice, macchina di macinazione e centro macchine.
7. Più di 150 brevetti su invenzione, brevetto per modello di utilità, copyright del software, ecc.
8. Guangdong famoso marchio
FAQ
D1: Siete società di trading o produttore?
A1: Siamo in fabbrica.
D2: Quali sono le condizioni di pagamento?
A2: 30% come deposito, 70% dovrebbe essere pagato prima della consegna.
D3: Come posso scegliere le macchine più adatte?
A3: Comunicaci le tue esigenze sulle macchine, oppure puoi inviarci il disegno dei prodotti, il nostro tecnico può aiutarti a scegliere il modello più adatto alle tue esigenze.
D4: Che cos'è il pacchetto? È adatto per la spedizione?
A4: La macchina verrà imballata esportando un pacchetto standard, impermeabile e antiruggine. È molto forte per il trasporto marittimo.
D5: Quanto dura la garanzia per le macchine?
A5: La garanzia è di 12 mesi. Le parti di ricambio verranno fornite in questo periodo di garanzia. Il costo dei pezzi di ricambio sarà gratuito a causa dei problemi di qualità in questa garanzia.
